Skift strøm transformer kerner

Til DC/AC og DC/DC konverter, der bruges i elbiler, jernbanetrafik, medicinsk udstyr og…, kræves der altid en kerne med høj omskiftningsfrekvens, høj effekt, kompakt størrelse og lille vægt, lavt tab og høj energieffektivitet.

Send forespørgsel

Produktintroduktion

TOROIDAL TAPE SÅRET KERNE TILSKIFTNING AF TRANSFORMATORER

Baseret på fremragende magnetiske egenskaber, såsom: højere magnetisk mætningsfluxtæthed (1,23T), højere permeabilitet (op til 200,000), bedre linearitet og frekvensrespons på permeabilitet og mindre lavtemperaturafhængighed af permeabilitet end normalt ferrit (Mn-Zn), SWFNA nanokrystallinske kerner er blevet den første mulighed for højfrekvente krafttransformere.

Ansøgninger

Højfrekvente højfrekvente switchende krafttransformere i telekommunikationsstrømforsyninger, UPS'er, højfrekvente varmestrømforsyninger, strømforsyninger til inverter-svejsemaskiner og lasermaskinestrømforsyninger osv. i stedet for ferritmaterialer

Ydelsesfunktioner

Høj mætningsmagnetisk fluxtæthed - tre gange til ferritkerne og 2 gange udgangseffekt ved samme størrelse.

Høj permeabilitet og lav tvangsevne

Lavt tab ——Mindre excitationsstrøm muliggør lavt kobbertab

Fremragende stabilitet

FUNKTION

>Højfrekvente-80KHz

>Høj mætningsfluxtæthed

>God linearitet og frekvensrespons på permeabilitet

FORDEL

>Høj transmissionseffekt

>Lille dimension og vægt

>Høj energieffektivitet

Lavt kernetab

HØJLYS

>> Høj transmissionseffekt<<

>> Energieffektivitet til 99 %<<

>>Mindre dimension (1,5 gange) end ferrit<<

>>Bredt frekvensområde-80KHz<<

KERNETAB

I forskellig magnetisk fluxtæthed og forskellig frekvens (især i højfrekvensområdet) har SWFNA nanokrystallinsk kerne altid meget lavere tab end ferrit (Mn-Zn) kerne.

LINEARITET AF PERMEABILITET

For at opfylde de specifikke tekniske krav til krafttransformatorkernen, kunne magnetiske egenskaber nanokrystallinsk legering justeres ved hjælp af speciel udglødningsteknik.

Figur 4. som en statisk hysterese-løkke indikerer, at SWFNA-effekttransformatorkernen holder meget høj linearitet af permeabiliteten i hele strømområdet.

product-449-368

Fig.4Statisk hysterese-løkke af SWFNA-kerne

product-1038-803

product-854-590

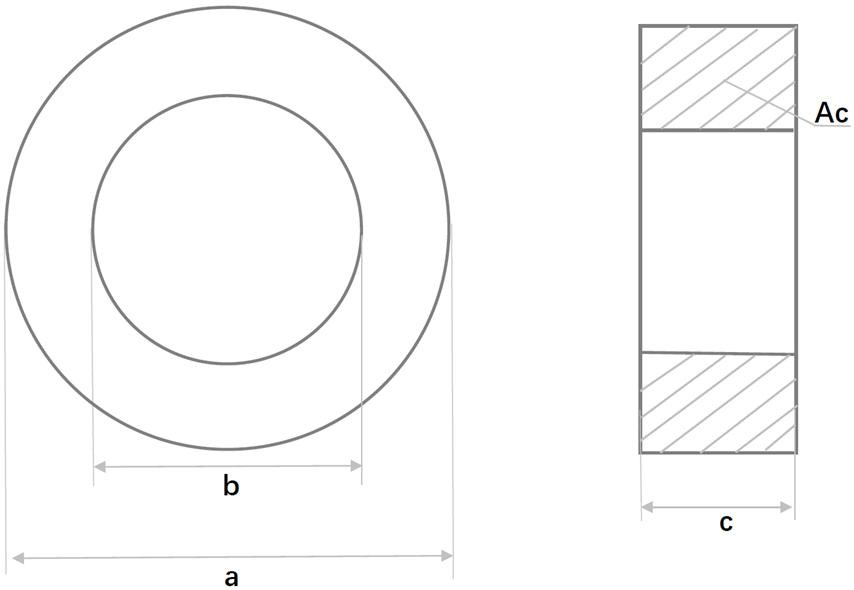

Pkunst kode FNA-PT	MEan Path Længde Mm	Olivmoderen Diameter a/mm	Inner Diameter B/MM	Hotte c/mm	CRoß Ssektion Ac/mm²	Wotte g
163-T001 HF	163.3	68.0+0.8	35.0+0.8	23.0+0.5	187.0	220.0
172-T002 HF	172.7	74.0+0.8	35.0+0.8	29.0+0.5	292.0	363.0
196-T003 HF	196.3	79.0+0.8	44.0+0.8	29.0+0.5	244.0	344.0
251-T004 HF	251.3	105.0+1.0	54.0+1.0	25.0+0.5	312.0	564.0
282-T005 HF	282.7	123.0+1.0	56.0+1.0	35.0+0.5	702.0	1429.0
328-T006 HF	328.3	147.0+1.0	64.0+1.0	40.0+0.5	1024.0	2419.0
329-T007 HF	329.9	135.0+1.0	75.0+1.0	46.0+0.5	780.0	1852.0
345-T008 HF	345.6	135.0+1.0	85.0+1.0	30.0+0.5	390.0	970.0
345-T009 HF	345.6	135.0+1.0	85.0+1.0	35.0+0.5	468.0	1164.0
345-T010 HF	345.6	135.0+1.0	85.0+1.0	55.0+0.5	780.0	1940.0

Definition: T=Turoidform;HF=Høj frekvens;PT=Strømtransformer;

*Tilpasning:andre dimensioner kan tilpasses.

product-1154-771

Pkunst kode FNA-PT	Length a/mm	Width B/MM	Wenke længde C/mm	Wenke bredde D/MM	Lf.eks Width e/mm	Hotte F/MM	MEan Path Længde Mm	CRoß Ssektion centimeter²	Vægt g
110-R001 HF	110.0+1.5	60.0+1.5	70.0	20.0	20.0+0.5	25.0+0.5	243.0	400.0	750.0
130-R002 HF	130.0+1.5	75.0+1.5	90.0	35.0	20.0+0.5	20.0+0.5	313.0	320.0	760.0
160-R003 HF	160.0+1.5	100.0+1.5	110.0	50.0	25.0+0.5	60.0+0.5	399.0	1200.0	3600.0
180-R004 HF	180.0+1.5	160.0+1.5	100.0	80.0	40.0+0.5	50.0+0.5	486.0	1600.0	5810.0
200-R005 HF	200.0+1.5	110.0+1.5	140.0	50.0	30.0+0.5	35.0+0.5	474.0	840.0	2980.0
230-R006 HF	230.0+1.5	120.0+1.5	160.0	50.0	35.0+0.5	30.0+0.5	530.0	840.0	3320.0
250-R007 HF	250.0+1.5	150.0+1.5	160.0	60.0	45.0+0.5	50.0+0.5	581.0	1800.0	7780.0
370-R008 HF	370.0+1.5	260.0+1.5	270.0	160.0	50.0+0.5	50.0+0.5	1017.0	2000.0	14920.0
415-R009 HF	415.0+1.5	250.0+1.5	315.0	150.0	50.0+0.5	50.0+0.5	1087.0	2000.0	15920.0
650-R010 HF	650.0+1.5	345.0+1.5	360.0	145.0	100.0+0.5	200.0+0.5	1324.0	16000.0	154760.0

Definition: R=Rektangulær form;HF=Høj frekvens;PT=Strømtransformer

*Tilpasning:andre dimensioner kan tilpasses.

Ofte stillede spørgsmål

1. Hvilke lande sælger du til?

Vi eksporterer vores kerner til Tyskland, Italien, Frankrig, Storbritannien, Tyrkiet, Spanien, Sverige, Polen, Tjekkiet, Slovakiet, Korea, Thailand, Malaysia, Indonesien, Vietnam, USA, Columbia, Brasilien, Australien osv.

2. Hvad er dine betalingsbetingelser?

Vi accepterer TT og L/C.

Fordele

1. Vi producerer amorfe og nanokrystallinske bånd som råmaterialer til kerner, så vi kan justere formuleringen af råmaterialer i henhold til anvendelses- og ydeevnekrav

2. mere end 13 års erfaring i fremstilling og eksport af magnetiske kerner.

3. Forskellige typer magnetiske materialer tilgængelige: silionstål, nanokrystallinsk bånd, amorft bånd, mumetal

4.professionel tilpasset service, forskellige typer kerner, giver dig den bedste løsning

Tre trin til at starte din tilpasning i dag!

1. Fortæl os, hvad du har brug for,please call 021-63306968 Or send email to :sales@sunbowgroup.com

Da hver applikation har sine egne karakteristika og krav.
Vi leverer skræddersyede tjenester i henhold til din ansøgning

Fortæl os blot dit designkoncept og grundlæggende parametre

Vi designer og producerer varer baseret på kundernes specifikationer og tegninger:

1.Bare kernestørrelse, Størrelse færdig

2.Al krav @ anden frekvens

2. Få løsning & tilbud

Vi arbejder på den bedste løsning og giver primært specifikationer og tilbud til din anmeldelse.

3. Prøveproduktion og masseproduktion

Vi starter masseproduktion efter kundebekræftelse og validering af prøver.
